對于具有超大螺桿直徑的螺栓（通常θ=15°-35°），2螺距加上超大螺桿直徑增加除以2 tanθ 最小。
2螺距加上螺栓頭螺紋的最大頭下圓角半徑。
c.垂直分度線B在點C處與30°側翼角線相交。
d.根據(jù)以下要求，線B1代表螺紋收尾的最小長度，位于線B左側一段距離處：
粗桿緊固件的1個螺距。
對于具有超大桿徑的緊固件，1個螺距加上超大柄直徑增加除以2 tanθ 最大。
中徑桿緊固件的為0.6個螺距。
螺紋到頭部的緊固件的0.6個螺距加上實際頭下半徑。
4.3.2不完整引導螺紋的圖表要求：
a.上述4.3.1.a中所述的水平平行線。
b.垂直線G在點F處與30°側翼角線E相交。
c.垂直線H位于距離G右側2個螺距處。
d.垂直線K位于H左側1.5螺距處。

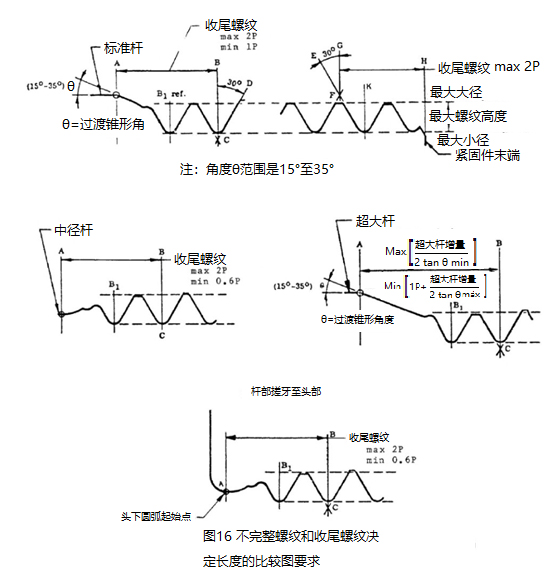

4.3.3測量程序：用于確定不完整引導和收尾螺紋長度的光學比較儀測量程序概述如下（見圖16）。
4.3.3.1收尾螺紋：旋轉(zhuǎn)零件，找到最靠近夾具末端的第一個完整螺紋，其螺紋頂部和根部與代表最小螺紋高度的圖表水平線重合。然后水平移動零件陰影，直到上述螺紋的左側與線D重合。
緊靠夾具的螺紋收尾末端應位于A線和B1線之間，這是可接受的。
4.3.3.2不完整的引導螺紋：旋轉(zhuǎn)零件，找到最靠近零件端部的第一條完整螺紋，該零件的螺紋頂部和根部與代表最小螺紋高度的圖表水平線重合。然后水平移動零件陰影，直到上述螺紋的右側與線E重合。
不完整引導螺紋的長度應在G線和H線之間，以達到可接受的水平。
原文參考SAE AS 3062D-2019
